戶外環境監測系統是在案子的第四年所設計的。客戶那邊有新的使用情境，像是想要在沒有wifi的環境下能使用這套系統，於是我在第四代中增設NB-IOT, CAT-M1等與電信基地台連線的硬體，納入整個系統中。
系統的硬體有：
PCB板上
- ESP8266 wifi MCU
- SIM7070G模組(NB-IOT, CAT-M1通訊)
- PM2.5、溫濕度感測器
- O3感測器
- LCD螢幕顯示器(顯示運行狀況)
- 三色LED訊號燈
- 12v DC風扇電源接口
- 12v DC to 5v DC電源轉換模組
- 95v-240v AC to 12V DC電源供應模組
PCB板外
影片
韌體程式設計功能有：
- wifi AP 密碼與SSID設定功能（首次使用時，可透過智慧型手機/筆電連線去該儀器，尋找適當的基地台，以輸入該基地台密碼）
- O3感測器資料讀取
- PM2.5、溫濕度感測器資料讀取
- 確認是否已連線至基地台
- 透過LED顯示系統狀態
- OTA(Over the Air)網路韌體更新，以web雲端方式更新韌體程式。
- 在LCD面板上顯示汎得智慧mark標誌以及sensor數據取得、顯示數據是否上傳成功
- 透過FS檔案系統，取得檔案內容，決定運行wifi連線模式或是基地台連線模式。
第4.2代
第4.2代則是第五年(最後一年、今年)出貨的設備。
特別將風扇接口界面改為USB界面，方便安裝，以及移除12v DC的線路、12v DC to 5v DC電源轉換模組使用。
系統的硬體有：

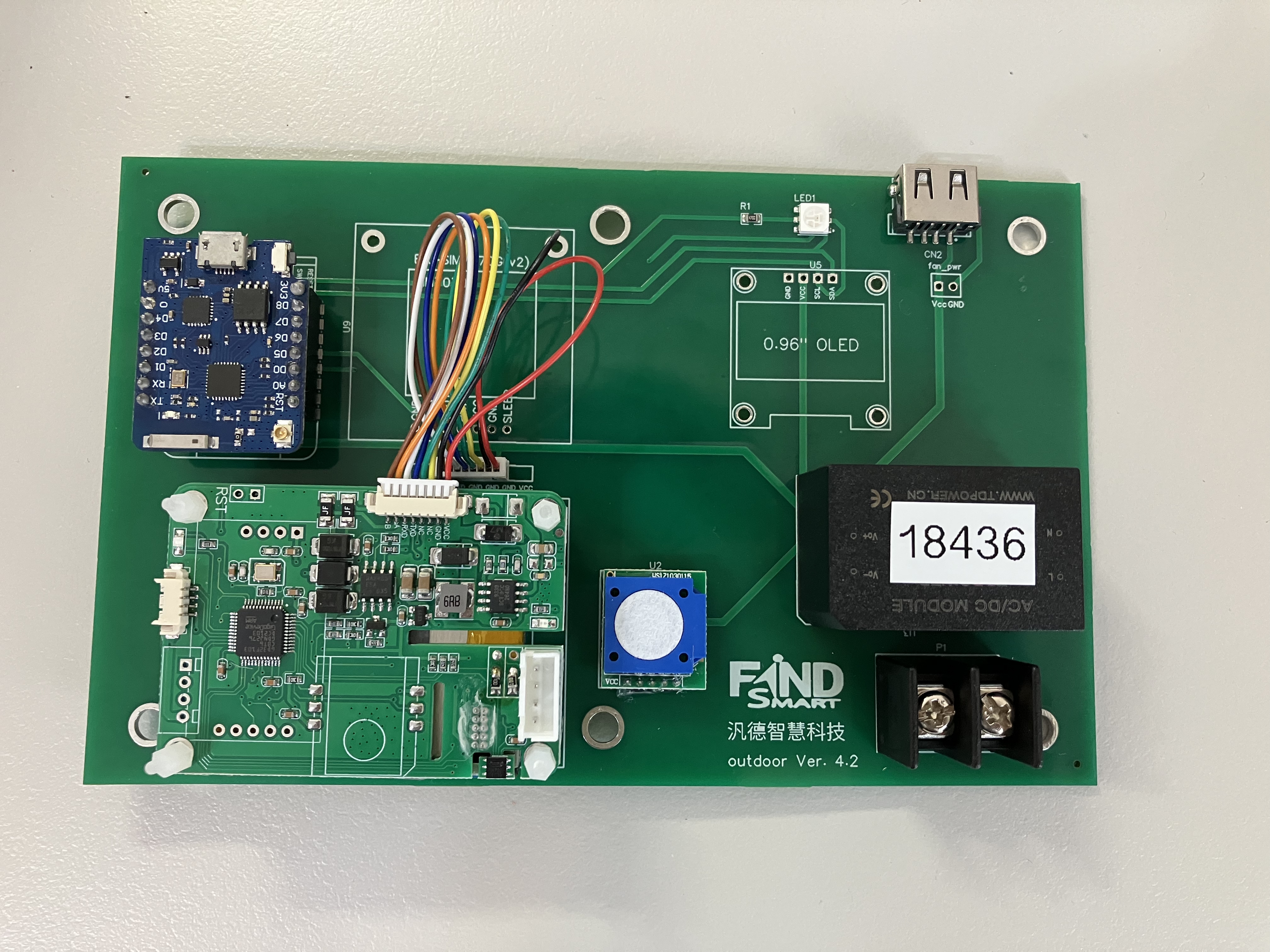

PCB板上
- ESP8266 wifi MCU
- SIM7070G模組(NB-IOT, CAT-M1通訊)
- PM2.5、溫濕度感測器
- O3感測器
- LCD螢幕顯示器(顯示運行狀況)
- 三色LED訊號燈
- 5v DC風扇電源USB接口
- 95v-240v AC to 5v DC電源供應模組

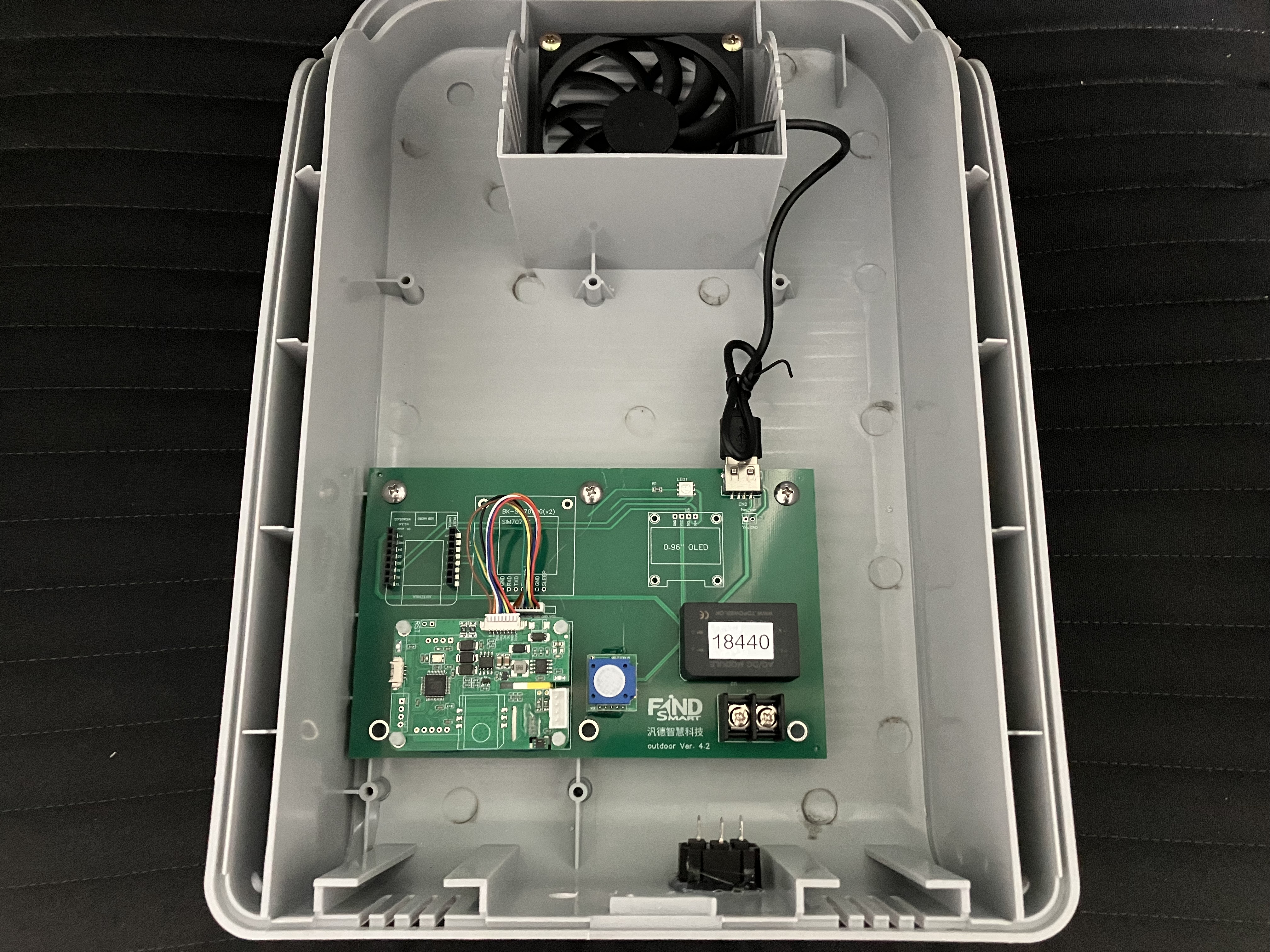

PCB板外
