農場dashboard圖片

此專案為了幫助親人的農場,搭建了一套溫室裡的環境監測系統。主要目的是可以監測溫室環境內溫度、溼度、光照度以及土壤溼度。利用這些數據來判斷溫溫室內的風扇是否可以開啟,進行室內溫溼度的調節。

顯示使用者界面為web網頁。

而在硬體部份使用樹梅派搭建,並使用土壤濕度感測器、光照溫濕度感測器透過SPI協定以及RS485協定進行通訊。

樹梅派則是使用python script去達成土壤濕度感測器、光照溫濕度感測器數據溝通,以及將資料進行上傳透過wifi接收器上傳至web server中。並同時接收web設定溫度、濕度的數值,藉此是否透過繼電器來開啟/關閉溫室風扇。在樹梅派中,使用cron排程器,定時執行python script。

硬體架構

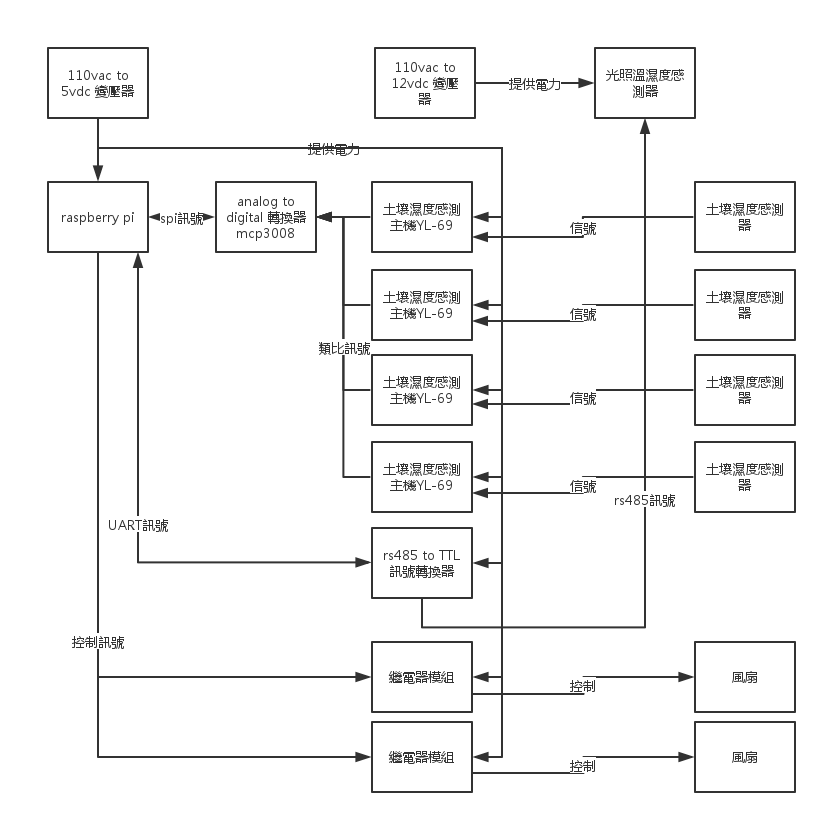

流成圖

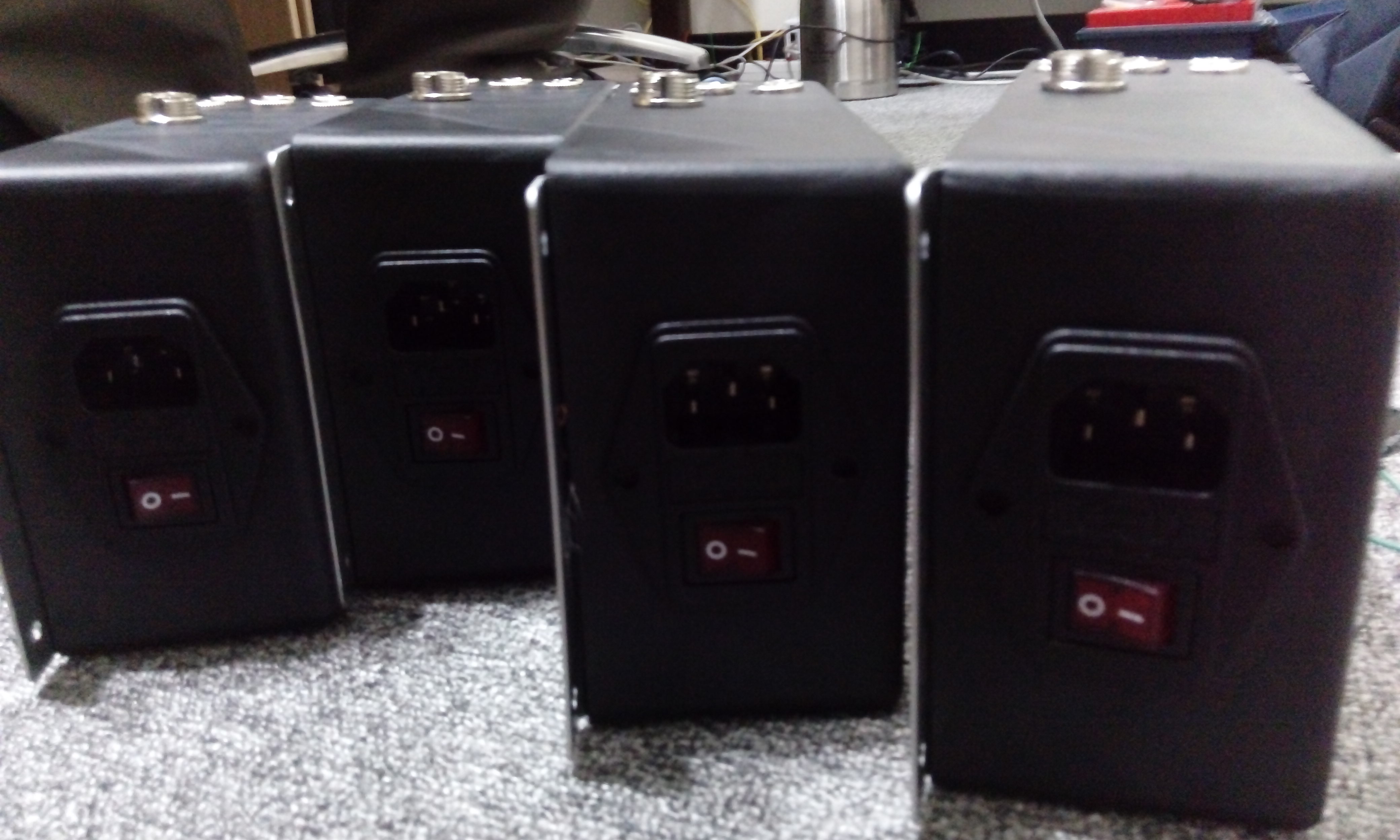

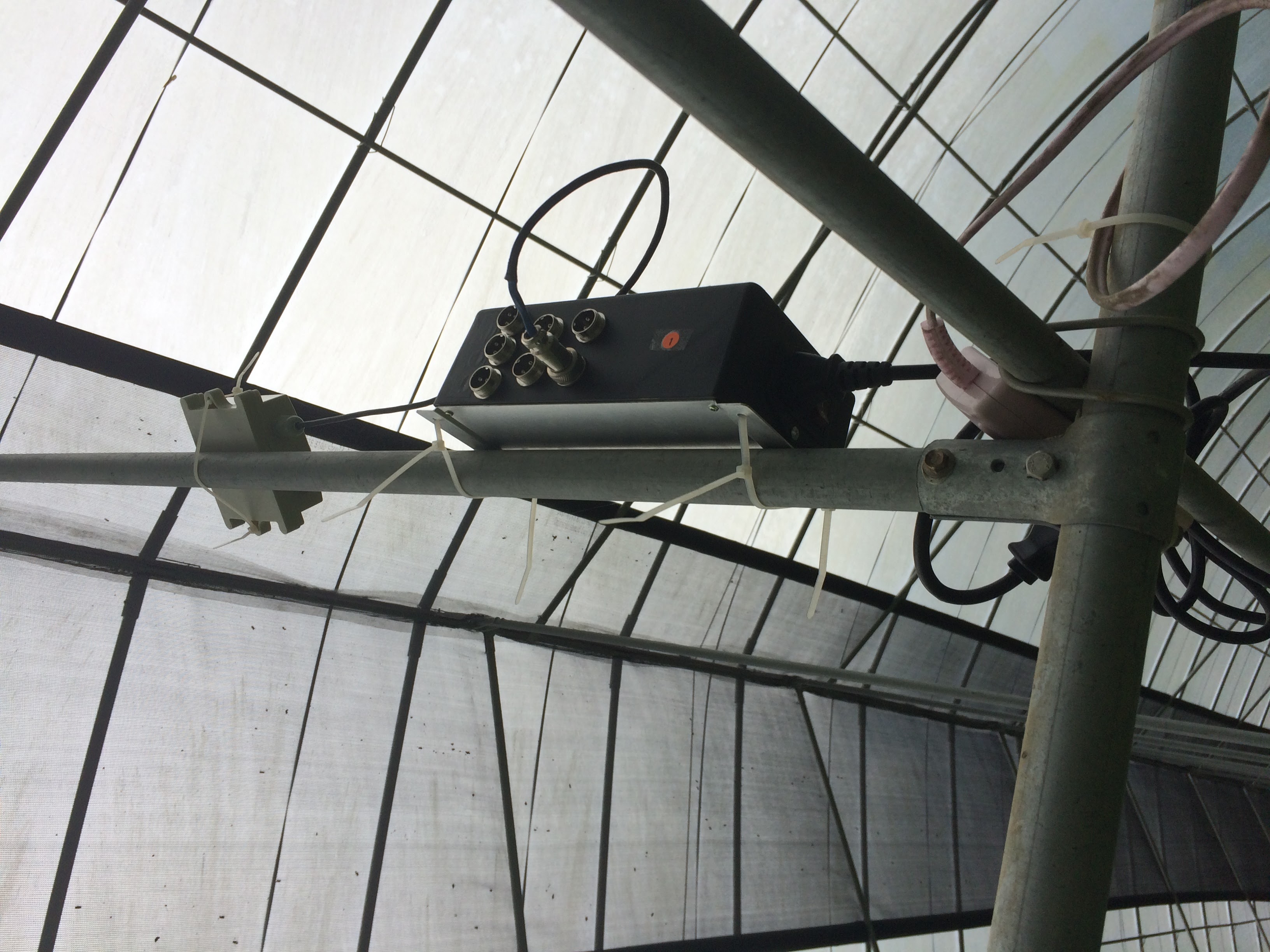

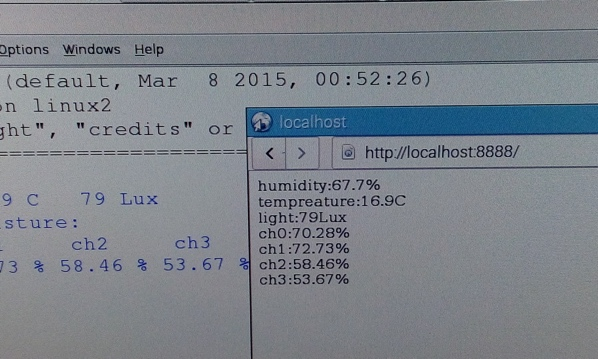

設備製作&環境建制過程

build_1build_2build_3build_4build_5build_6
